Diagram as Code

Diagrams

• Python 코드로 다이어그램을 작성할 수 있는 라이브러리.
• 라이브러리 링크: https://diagrams.mingrammer.com/

Diagrams · Diagram as Code



Installation

• python 3.6 버전 이상 환경
• pip3 install diagrams
• brew install graphviz (Mac 의 Brew 환경에서 설치)



Features

• 다양한 클라우드 서비스 제공 업체의 아이콘 사용가능
• 클러스터도 표현 가능
• 간단한 코드로 다이어그램 작성 가능
• Python 언어 제공



How to Use

from diagrams import Diagram # 다이어그램
# 다이어그램에 표시할 대상
from diagrams.aws.compute import ElasticContainerService as ECS
from diagrams.aws.database import RDS


with Diagram("newDiagram", filename="newDiagram.png"): # 다이어그램 이름 및 저장 파일명
    db = RDS("DB")
    web = ECS("Web")

    web << db # 화살표로 방향을 표시
    db << web

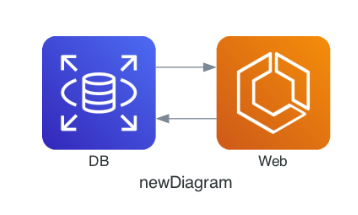

Diagram 예시



Reference

• Docs:https://diagrams.mingrammer.com/
• Github: https://github.com/mingrammer/diagrams
